理料機、堆(dui)料臺

理料機負責把不同片型分離排出并碼齊。

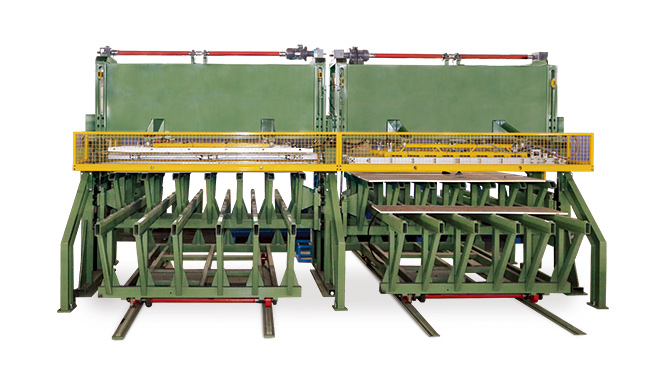

由機架、傳送架、氣缸、電機、1#理料架、2#理料架等組成。片料經剪切后，由輸送帶傳送到理料機。由伺服電動機帶動1#理料架、2#理料架左右擺動，將片料送至堆料板。堆料位置如圖。

堆料高度400mm，可根據用戶所生產變壓器厚度自行設定，到達設定高度自動停機。最終形成一個變壓器的5個鐵芯柱子。再進行變壓器疊裝。可進行人工插片（插軛片）也可進行自動疊裝(機器人疊片）。
